Elektronika zaczyna się nie od mikrokontrolera ani lutownicy, lecz od zrozumienia kilku zależności: czym jest napięcie, kiedy płynie prąd, co ogranicza jego wartość i gdzie w obwodzie trafia energia. Gdy te cztery rzeczy są jasne, rezystor, kondensator, dioda czy tranzystor przestają być zbiorem osobnych definicji. Zaczynają tworzyć system, który można analizować, mierzyć i świadomie projektować.

Najlepsza droga do nauki prowadzi równolegle przez teorię i praktykę. Najpierw warto opanować napięcie, prąd, rezystancję i moc, później nauczyć się czytać prosty schemat i posługiwać multimetrem, następnie zbudować kilka obwodów na płytce stykowej. Dopiero wtedy naprawdę przydają się tranzystory, układy scalone, mikrokontrolery i bardziej zaawansowane zagadnienia. Ten przewodnik prowadzi właśnie taką drogą.

Mapa elektroniki: co trzeba zrozumieć i w jakiej kolejności

Elektronika jest ogromną dziedziną. Próba nauczenia się od razu Arduino, tranzystorów, wzmacniaczy operacyjnych, zasilaczy impulsowych i projektowania PCB zwykle kończy się znajomością wielu nazw, ale słabym rozumieniem tego, co faktycznie dzieje się w obwodzie. Znacznie skuteczniejsza jest nauka warstwowa.

Etap	Co warto opanować	Co powinieneś potrafić po tym etapie
1. Wielkości elektryczne	napięcie, prąd, rezystancja, moc	przewidzieć, co stanie się po zmianie napięcia lub rezystancji
2. Proste obwody	połączenie szeregowe i równoległe, prawo Ohma	obliczyć prąd i spadki napięcia
3. Podstawowe elementy	rezystor, LED, dioda, kondensator, potencjometr	dobrać prosty element do konkretnego zadania
4. Pomiary	multimetr, ciągłość obwodu, napięcie, rezystancja, prąd	znaleźć podstawowy błąd w zmontowanym układzie
5. Sterowanie	tranzystory, układy scalone, sygnały analogowe i cyfrowe	sterować większym obciążeniem małym sygnałem
6. Systemy	mikrokontrolery, czujniki, magistrale, przetworniki	budować urządzenia reagujące na otoczenie
7. Projektowanie	schemat, PCB, zasilanie, EMC, dokumentacja	przejść od prototypu do własnego urządzenia

Nie trzeba znać całej fizyki półprzewodników, aby zacząć budować działające układy. Trzeba natomiast rozumieć konsekwencje swoich połączeń.

Prąd, napięcie i rezystancja – trzy pojęcia, których nie warto uczyć się osobno

Napięcie elektryczne opisuje różnicę potencjałów pomiędzy dwoma punktami i wyraża się je w woltach. To ważne rozróżnienie: punkt w układzie nie ma napięcia „sam z siebie”. Zawsze mierzymy napięcie względem innego punktu – na przykład między zaciskami baterii, wyjściem układu a masą albo na końcach rezystora. Gdy mówimy, że „w tym miejscu jest 5 V”, zwykle mamy na myśli 5 V względem przyjętego punktu odniesienia.

Samo napięcie nie oznacza jeszcze przepływu prądu. Potrzebna jest zamknięta droga dla ładunku. Natężenie prądu opisuje szybkość tego przepływu i jest wyrażane w amperach; w praktyce układów elektronicznych bardzo często operuje się miliamperami i mikroamperami. 1 A = 1000 mA, a 1 mA = 1000 µA. Umowny kierunek prądu przyjmuje się od wyższego potencjału do niższego, choć elektrony w metalowym przewodniku przemieszczają się w przeciwną stronę.

Rezystancja określa zależność pomiędzy napięciem a prądem i jest wyrażana w omach. Popularne porównanie napięcia do ciśnienia, prądu do przepływu wody, a rezystora do przewężenia rury bywa pomocne na początku, ale szybko przestaje wystarczać. Kondensatory, diody czy tranzystory pokazują, że rzeczywiste obwody nie zawsze zachowują się jak prosta instalacja hydrauliczna.

Prawo Ohma – najważniejsze obliczenie na początek

Dla elementu zachowującego się omowo zależność pomiędzy napięciem U, natężeniem I i rezystancją R zapisujemy jako U = I × R. Po przekształceniu otrzymujemy I = U / R oraz R = U / I. Nie oznacza to jednak, że każdy element elektroniczny ma stałą rezystancję. LED czy tranzystora nie można w całym zakresie pracy traktować jak zwykłego rezystora.

Jeżeli podłączymy rezystor 1 kΩ do źródła 5 V, popłynie przez niego prąd I = 5 V / 1000 Ω = 5 mA. Gdy przy tym samym napięciu zmniejszymy rezystancję do 500 Ω, prąd wzrośnie do 10 mA. Takie przewidywanie jest jedną z najważniejszych umiejętności w elektronice: zanim cokolwiek podłączymy, powinniśmy mniej więcej wiedzieć, czego spodziewamy się po układzie.

Moc – wielkość, o której początkujący przypominają sobie za późno

Poprawnie wyliczony prąd nie wystarcza, by uznać projekt za poprawny. Element może pracować przy właściwym napięciu i prądzie, a mimo to się przegrzewać. Podstawowa zależność to P = U × I, a dla rezystora można również użyć P = I² × R albo P = U² / R.

Jeżeli na rezystorze 100 Ω występuje napięcie 5 V, moc wyniesie P = 5² / 100 = 0,25 W. To już praktyczna informacja: wybierając element, trzeba sprawdzić nie tylko jego rezystancję, ale również dopuszczalną moc strat.

Obwód, połączenia szeregowe i równoległe

Najprostszy obwód musi tworzyć zamkniętą drogę przepływu prądu. Jeżeli jeden przewód zostanie odłączony, prąd przestaje płynąć. W bardziej rozbudowanych projektach równie ważny jest wspólny punkt odniesienia, dlatego współpracujące moduły często wymagają połączenia mas.

W połączeniu szeregowym przez wszystkie elementy jednej gałęzi płynie ten sam prąd, a rezystancje sumują się: Rz = R1 + R2 + R3 + …. Dwa rezystory 1 kΩ połączone szeregowo mają więc 2 kΩ i przy 5 V popłynie przez nie 2,5 mA. W połączeniu równoległym na gałęziach występuje to samo napięcie, natomiast prąd rozdziela się pomiędzy poszczególne gałęzie. Dwa jednakowe rezystory 1 kΩ połączone równolegle mają rezystancję zastępczą 500 Ω.

Gdy układ staje się bardziej złożony, przydają się prawa Kirchhoffa. Pierwsze mówi, że suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających. Drugie mówi, że algebraiczna suma zmian napięcia w zamkniętej pętli wynosi zero. Na początku ważniejsze od rozwiązywania złożonych równań jest zrozumienie konsekwencji: prąd nie „znika” w węźle, a napięcia w pętli muszą się bilansować.

Prąd stały i zmienny

Do pierwszych eksperymentów najlepiej wykorzystywać niskonapięciowe obwody prądu stałego, czyli DC. Bateria, akumulator czy odpowiednie wyjście zasilacza dostarczają napięcia o określonej polaryzacji. W prądzie przemiennym AC wartość i kierunek zmieniają się w czasie, a analiza wymaga dodatkowych pojęć: częstotliwości, fazy, impedancji czy wartości skutecznej. Nie są one potrzebne pierwszego dnia nauki.Bezpieczeństwo: początkujący nie powinien traktować instalacji 230 V jako stanowiska do ćwiczeń. Do poznania prawa Ohma, rezystorów, LED, tranzystorów i obsługi miernika wystarczą obwody niskonapięciowe.

Podstawowe elementy: po co właściwie są

Rezystor może ograniczać prąd, tworzyć dzielnik napięcia, ustalać stan wejścia cyfrowego albo – razem z kondensatorem – tworzyć układ zależny od czasu. Potencjometr działa jako regulowany rezystor lub dzielnik napięcia, a jego suwak pozwala pobierać napięcie zależne od położenia osi.

Kondensator gromadzi energię w polu elektrycznym i jest używany między innymi do filtrowania zasilania, tłumienia zakłóceń, sprzęgania sygnałów i tworzenia układów czasowych. Niektóre kondensatory są polaryzowane, dlatego trzeba sprawdzać ich oznaczenia, dopuszczalne napięcie i polaryzację. Dioda ma nieliniową charakterystykę prądowo-napięciową i przewodzi znacznie łatwiej w jednym kierunku niż w przeciwnym.

LED jest wygodnym elementem do pierwszych ćwiczeń, bo rezultat działania układu widać natychmiast. Nie powinna jednak być podłączana bezpośrednio do źródła napięcia bez odpowiedniego ograniczenia prądu. Parametry trzeba sprawdzać w nocie katalogowej konkretnego elementu, a nie opierać projektu na jednej „typowej” wartości.

Tranzystor pozwala sterować większym prądem za pomocą niewielkiego sygnału i może pracować jako przełącznik albo wzmacniacz. Początkujący szybko spotka tranzystory BJT i MOSFET. W przypadku MOSFET-ów łatwo pomylić napięcie progowe VGS(th) z napięciem pełnego wysterowania – do projektowania trzeba sprawdzać warunki, dla których producent podaje rzeczywistą rezystancję kanału.

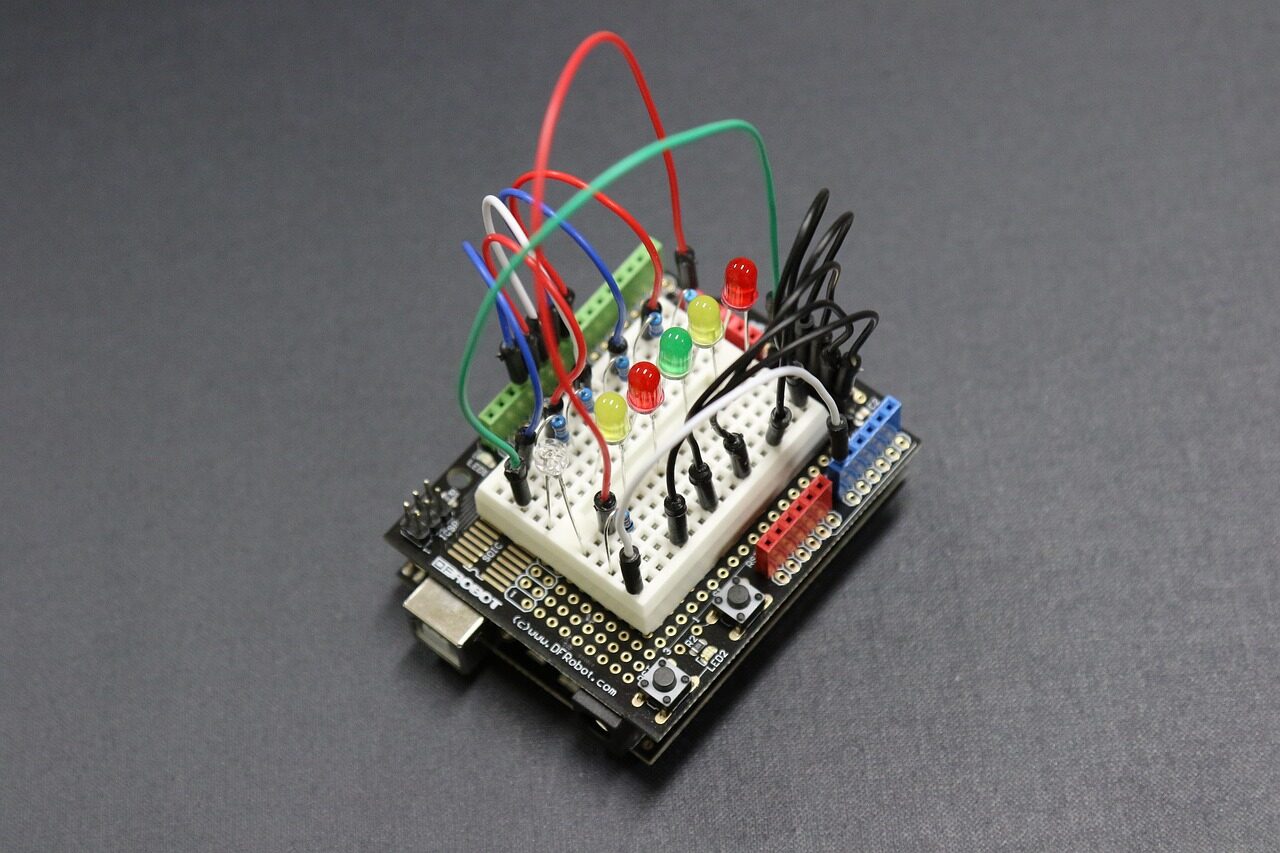

Jak czytać schemat i płytkę stykową

Schemat elektroniczny pokazuje połączenia elektryczne, a nie fizyczne rozmieszczenie części. Rezystor narysowany obok LED nie musi leżeć obok niej na płytce; ważne jest, czy odpowiednie wyprowadzenia znajdują się w tych samych węzłach obwodu. Najlepiej czytać schemat od zasilania, następnie prześledzić główne gałęzie i zwrócić uwagę na elementy spolaryzowane.

Podobnie jest z płytką stykową. Otwory widoczne na powierzchni są pod spodem połączone metalowymi stykami w określone grupy. Dwa otwory leżące obok siebie nie zawsze są połączone, a długa szyna zasilająca może mieć przerwę w środku. Dlatego płytkę warto traktować jak układ połączeń, a nie jak „tablicę z dziurkami”.

Multimetr – jak sprawdzić, co naprawdę dzieje się w układzie

Do podstawowej nauki wystarczy cyfrowy multimetr mierzący napięcie DC, rezystancję, ciągłość obwodu i prąd DC. Kluczowa jest różnica w sposobie podłączenia: napięcie mierzymy równolegle, a prąd szeregowo. Nie wolno podłączać multimetru ustawionego na pomiar prądu bezpośrednio równolegle do źródła napięcia, ponieważ tor prądowy ma bardzo małą rezystancję i może to spowodować zwarcie.

Rezystancję mierzy się przy odłączonym zasilaniu. Trzeba też pamiętać, że pomiar elementu wlutowanego w układ może być zafałszowany przez inne drogi przewodzenia. Czasami konieczne jest odłączenie jednego wyprowadzenia badanego podzespołu.

Pierwszy praktyczny układ: LED z rezystorem

Załóżmy zasilanie 5 V, czerwoną LED, orientacyjne napięcie przewodzenia 2,0 V i planowany prąd około 10 mA. Układ można zapisać jako +5 V → rezystor → LED → 0 V. Na rezystorze musi odłożyć się około 3 V, więc potrzebna rezystancja wynosi R = 3 V / 0,01 A = 300 Ω. Jeżeli zastosujemy popularną wartość 330 Ω, przewidywany prąd będzie wynosił około 9,1 mA, a moc wydzielana na rezystorze około 27 mW.

To prosty układ, ale właśnie na nim można dobrze zobaczyć różnicę między modelem a rzeczywistością. Napięcie przewodzenia konkretnej LED nie musi wynosić dokładnie 2,0 V, rezystor ma określoną tolerancję, a napięcie źródła również może różnić się od wartości nominalnej. Dlatego po uruchomieniu warto zmierzyć napięcia i porównać je z obliczeniami.

Ta sama LED, ten sam rezystor? Prąd nie musi być taki sam

Przyjęcie 2 V dla LED jest wygodnym uproszczeniem, ale nie jest uniwersalną wartością dla każdej diody. Poniższa analiza pokazuje, jak sama zmiana napięcia przewodzenia wpływa na prąd przy tym samym zasilaniu 5 V i tym samym rezystorze 330 Ω.

Przyjęte napięcie LED	Napięcie na rezystorze	Obliczony prąd
1,8 V	3,2 V	ok. 9,7 mA
2,0 V	3,0 V	ok. 9,1 mA
3,0 V	2,0 V	ok. 6,1 mA

Nie są to parametry trzech konkretnych modeli LED, lecz analiza wpływu jednej zmiennej na cały obwód. Pokazuje ona, dlaczego nie wystarczy zapamiętać zasady „do LED daj 330 Ω”. Rezystor powinien wynikać z napięcia zasilania, oczekiwanego prądu i parametrów konkretnej diody.

Dzielnik napięcia – prosty wzór i ważne ograniczenie

Dwa rezystory połączone szeregowo mogą utworzyć dzielnik napięcia. Dla dwóch rezystorów 10 kΩ zasilanych napięciem 5 V w punkcie środkowym otrzymamy bez istotnego obciążenia 2,5 V. Ogólna zależność ma postać Uwy = Uwe × R2 / (R1 + R2).

Pułapka zaczyna się wtedy, gdy do wyjścia podłączymy odbiornik pobierający znaczący prąd. Obciążenie staje się częścią układu i zmienia efektywną rezystancję dolnej gałęzi. Dlatego dzielnik jest dobrym źródłem napięcia odniesienia lub sygnału dla wejścia o odpowiednio dużej impedancji, ale nie jest uniwersalnym zamiennikiem zasilacza czy stabilizatora.

Dzielnik pod obciążeniem – gdzie podziało się 2,5 V?

Sprawdźmy to liczbowo. Dla dzielnika 10 kΩ + 10 kΩ bez obciążenia mamy 2,50 V. Po podłączeniu obciążenia pomiędzy wyjście a masę jego rezystancja łączy się równolegle z dolnym rezystorem dzielnika. Dla obciążenia 100 kΩ otrzymujemy około 2,38 V, dla 10 kΩ około 1,67 V, a dla 1 kΩ tylko około 0,42 V.

Obciążenie wyjścia	Napięcie wyjściowe
brak	2,50 V
100 kΩ	ok. 2,38 V
10 kΩ	ok. 1,67 V
1 kΩ	ok. 0,42 V

To pokazuje coś ważniejszego niż sam wzór na dzielnik: napięcia w rzeczywistym układzie zależą również od tego, co do niego podłączymy. Schemat nie składa się z niezależnych klocków; jeden fragment obwodu może zmienić warunki pracy drugiego.

Miernik też staje się elementem badanego obwodu

Multimetr często traktujemy jak obserwatora, który tylko pokazuje napięcie. W rzeczywistości przyrząd pomiarowy również oddziałuje na układ. Rozważmy czysto obliczeniowy przykład miernika o rezystancji wejściowej 10 MΩ – dokładną wartość dla konkretnego modelu trzeba sprawdzić w instrukcji.

Przy dzielniku 10 kΩ + 10 kΩ wpływ miernika jest praktycznie pomijalny: napięcie zmienia się z 2,500 V do około 2,499 V. Jeżeli jednak zbudujemy taki sam dzielnik z rezystorów 1 MΩ, po dołączeniu 10 MΩ rezystancji wejściowej miernika napięcie spadnie z 2,50 V do około 2,38 V. Sam pomiar zmienił więc badany układ o około 0,12 V.

To dobra lekcja na przyszłość: przyrząd pomiarowy nie zawsze jest całkowicie „niewidoczny” dla badanego obwodu. Ta sama zasada wróci później przy oscyloskopach, sondach, czujnikach i wejściach układów scalonych.

Jedna litera może zmienić prąd tysiąc razy

Przeliczanie jednostek wygląda jak drobiazg, dopóki nie zobaczymy konsekwencji błędu. Dla źródła 5 V i rezystora 1 kΩ prąd wynosi 5 mA, a moc 0,025 W. Jeśli ktoś przez pomyłkę potraktuje 1 kΩ jak 1 Ω, z idealnego modelu otrzyma 5 A i 25 W.

Różnica między 1 Ω i 1 kΩ to tylko jedna litera w zapisie, ale tutaj oznacza tysiąckrotnie większy prąd i tysiąckrotnie większą moc. W realnym układzie źródło może nie być w stanie dostarczyć takiego prądu, może zadziałać ograniczenie prądowe albo któryś z elementów może zostać przeciążony. Dlatego przed uruchomieniem układu warto zrobić prosty test sensowności wyniku.

Jeden układ, trzy pomiary – sprawdzamy model zamiast zgadywać

Układ LED z rezystorem może posłużyć jako pierwsze niewielkie stanowisko pomiarowe. Zamiast od razu mierzyć prąd, można najpierw sprawdzić trzy napięcia: rzeczywiste napięcie źródła Uzas, napięcie na rezystorze UR i napięcie na LED ULED. Dla prawidłowo działającego szeregu powinna w przybliżeniu zachodzić zależność Uzas ≈ UR + ULED.

Jeżeli przykładowo na rezystorze 330 Ω zmierzymy 2,9 V, prąd możemy policzyć bez rozłączania obwodu: I = 2,9 V / 330 Ω ≈ 8,8 mA. W ten sposób prawo Ohma zaczyna pełnić funkcję narzędzia diagnostycznego: z rzeczywistych pomiarów wyprowadzamy wielkości, których bezpośredni pomiar byłby mniej wygodny.

Kiedy układ nie działa, nie zaczynaj od wymiany elementów

Pierwsza awaria na płytce stykowej jest równie wartościowym ćwiczeniem jak pierwszy działający projekt. Najgorszą metodą jest losowe przekładanie przewodów. Najpierw trzeba sprawdzić zasilanie. Jeśli w punkcie, w którym powinno być 5 V, miernik pokazuje 0 V, nie ma sensu analizować właściwości diody czy tranzystora.

Następnie sprawdza się wspólny punkt odniesienia, połączenia i polaryzację elementów, a później porównuje kolejne punkty z oczekiwanymi wartościami. Zamiast pytać „dlaczego nie działa?”, lepiej zadać pytanie: „w którym miejscu rzeczywisty układ przestaje odpowiadać temu, czego spodziewam się ze schematu?” To właśnie jest podstawowa diagnostyka.

Jakiego sprzętu rzeczywiście potrzeba na początek

Na początku wystarczy płytka stykowa, przewody, cyfrowy multimetr, zestaw popularnych rezystorów, kilka LED, przyciski, potencjometr, kilka kondensatorów i tranzystorów oraz bezpieczne źródło niskiego napięcia. Nie trzeba od razu kupować oscyloskopu, generatora funkcyjnego ani rozbudowanej stacji lutowniczej.

Bardzo użyteczny jest laboratoryjny zasilacz z regulowanym ograniczeniem prądu. W początkowym warsztacie potrafi uratować wiele elementów po przypadkowym zwarciu lub błędnym połączeniu.

Datasheet – dokument, który z czasem zastępuje zgadywanie

Nota katalogowa konkretnego elementu opisuje jego maksymalne napięcia, prądy, moc strat, temperatury pracy, charakterystyki, wyprowadzenia i zalecane warunki użycia. Szczególnie ważne jest odróżnienie Absolute Maximum Ratings od zalecanych warunków pracy. Granica wytrzymałości nie jest punktem projektowym.

Jeżeli producent podaje maksymalny dopuszczalny prąd 20 mA, nie oznacza to automatycznie, że projekt należy budować właśnie na 20 mA. Dokumentację trzeba czytać jako opis warunków pracy konkretnego elementu, a nie zestaw liczb do bezrefleksyjnego kopiowania.

Od obwodów analogowych do cyfrowych

W elektronice analogowej sygnał może przyjmować ciągły zakres wartości. Przykładem jest napięcie z czujnika temperatury czy światła. W technice cyfrowej układ interpretuje określone zakresy napięć jako stany logiczne, na przykład 0 i 1. Nie oznacza to jednak, że układ cyfrowy przestaje być fizycznym układem elektrycznym – nadal znaczenie mają poziomy napięć, prądy, czasy narastania, zakłócenia i jakość zasilania.

Gdzie pojawiają się mikrokontrolery, czujniki i magistrale

Kiedy podstawowe obwody przestają sprawiać problem, naturalnym kolejnym krokiem jest połączenie elektroniki z programowaniem. Typowy system można opisać jako czujnik → układ wejściowy → mikrokontroler → sterownik → urządzenie wykonawcze. Mikrokontroler może odczytać przycisk lub czujnik, przetworzyć wynik, podjąć decyzję, sterować LED, silnikiem albo przekaźnikiem i komunikować się z innymi układami przez UART, SPI czy I²C.

Jak uczyć się elektroniki, żeby naprawdę ją rozumieć

Najlepsza kolejność prowadzi od prostych obwodów rezystancyjnych przez LED, dzielnik napięcia, kondensator i tranzystor aż do układów scalonych i mikrokontrolerów. Na każdym etapie warto umieć odpowiedzieć na te same pytania: skąd bierze się zasilanie, którędy płynie prąd, jakie napięcia powinny występować w poszczególnych punktach i co ogranicza prąd elementów.

Każde ćwiczenie powinno przebiegać podobnie: przewidzieć → obliczyć → zbudować → zmierzyć → wyjaśnić różnicę. Jeżeli wynik pomiaru odbiega od obliczeń, trzeba ustalić, czy przyczyną jest tolerancja elementów, napięcie zasilania, właściwości badanego podzespołu czy błąd montażowy.

Z czasem schemat przestaje być instrukcją do kopiowania. Staje się zapisem układu, którego zachowanie można przewidzieć jeszcze przed podłączeniem zasilania. Elektroniki zaczyna się naprawdę uczyć wtedy, gdy przed pomiarem potrafimy powiedzieć, czego mniej więcej spodziewamy się na ekranie miernika. '''
